For a rough automatic   translation, click here.    das Auge Ihrer ISDN-Leitung für den Mehrgeräte-Anschluss*) (=Basisanschluss)

Häufig gestellte Fragen (FAQ-Liste)

Mir gefällt das Gehäuse nicht. Gibt es ein anderes?

Gibt es auch andere Farben? Rot wäre ganz schön.

Ist bei eyeSDN eine Verlängerung dabei?

Darf ich die mitgelieferte 1 m lange Zuleitung durch eine 2...3 m lange Leitung ersetzen?

Ich habe neben meinem PC-Anschluss noch einen freien ISDN-Zugang. Bitte teilen Sie mir mit, ob es ausreichend ist, das Teil einfach anzuschließen.

Funktioniert eyeSDN nur am externen S₀-Bus oder auch am internen S₀-Bus?

Mein NTBA steckt nicht am Stromnetz. Kann meine TK-Anlage auch eyeSDN mit versorgen?

Es funktioniert bei mir (NTBA ohne eigene Stromversorgung, erfolgt über angeschlossene TK-Anlage) nicht (richtig):
- beim Anschluss direkt an den NTBA passiert nichts
- bei Stromversorgung des NTBA = Funktion

Verträgt sich eyeSDN mit T-DSL?

Die Anzeige leuchtet überhaupt nicht, obwohl der Netzstecker des NTBA in der Netzsteckdose steckt, das Telefon funktioniert und eyeSDN ordnungsgemäß am S₀-Bus steckt.

Wenn ich den Hörer auflege, leuchtet eyeSDN trotzdem zunächst weiter. Stimmt etwas nicht?

Was muss ich tun, damit die Lampe nicht immer leuchtet?

Es funktioniert bei mir (über angeschlossene TK TELCO CourierCompact) nicht (richtig):
- beim Anschluss direkt an den NTBA = Dauerleuchten
- bei Anschluss an S₀-Bus der Anlage = Dauerleuchten.

Ich habe eine 'Eumex'. Verträgt sich dieses Gerät mit eyeSDN?

Lässt sich eyeSDN so anbringen, dass es nur eine MSN überwacht?
Ist es mit eyeSDN möglich, nur eine bestimmte Telefon-Nummer durchzulassen, nämlich die meines Providers?
Ist es mit eyeSDN möglich, 0190-Nummern oder beliebig andere Telefon-Nummern zu sperren ?
Kann ich am eyeSDN ablesen, wieviele Kanäle aktiv sind:
- nur D-Kanal,
- D- und ein B-Kanal,
- D- und beide?

Kann ich mit eyeSDN ein Gerät bauen, das andere Geräte schaltet - je nach Ruhe oder Verkehr auf dem S₀-Bus?

Fehlt Ihre Frage? Schreiben Sie sie hier hin!

---

•   Mir gefällt das Gehäuse nicht. Gibt es ein anderes?

  Noch nicht. Aber Ihrer Fantasie sind keine Grenzen gesetzt. Sicher finden Sie in einem Spielzeugladen eine Puppe oder ein Tier oder eine Blume, um eyeSDN attraktiv zu verkleiden.

•   Gibt es auch andere Farben? Rot wäre ganz schön.

  Ja und nein. Die Pupille ist grün. Rot, gelb, und blau sind verfügbar. Die Iris ist nicht billig und muss zunächst grün bleiben.

•   Ist bei eyeSDN eine Verlängerung dabei?

  Am Endgerät eyeSDN ist eine 1 Meter lange Zuleitung. Diese dient nicht der Verlängerung, sondern der bequemeren Handhabung des eyeSDN - wie das auch bei anderen Endgeräten der Fall ist. Sie ist so kurz, dass die Regeln des hochfrequenzmäßig korrekten Netzabschlusses des S₀-Bus noch nicht verletzt werden**). Würde man die Zuleitung bedenkenlos länger machen, dann könnte - durch die dann größer werdende Fehlanpassung - die ISDN-Anlage unzuverlässig werden.

  Installiert man zum eyeSDN hinzu noch den optionalen Y-Verteiler, dann hat man - nachdem man den Stecker des eyeSDN in eine der beiden Buchsen des Y-Verteilers gesteckt hat - eine "Verlängerung" der Länge Null: Am Y-Verteiler verbleibt dann ein Stecker und eine Buchse. Diese Anordnung kann mühelos in den bestehenden Anschluss eines schon vorhandenen Endgerätes eingefügt werden:



•   Darf ich die mitgelieferte 1 m lange Zuleitung durch eine 2...3 m lange Leitung ersetzen?

  Das kann noch gehen, wenn die hochfrequenzmäßige Fehlanpassung dadurch nicht zu groß wird**). Andere Geräte haben ähnlich lange Zuleitungen. Achten Sie vorsichtshalber darauf, ob Ihre Anlage unzuverlässig wird.

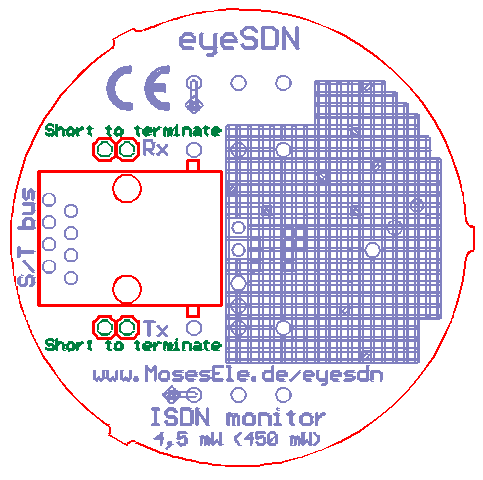

  Seit Herbst 2000 gibt es eyeSDN mit eingebauten 100-Ohm-Widerständen und zwei Jumpern (nur für erfahrene Anwender!), um den S₀-Bus explizit abschließen zu können:



•   Ich habe neben meinem PC-Anschluss noch einen freien ISDN-Zugang. Bitte teilen Sie mir mit - ob es ausreichend ist, das Teil einfach anzuschließen.

  Die einfachste Art des Anschlusses ist die an die freie (zweite) Buchse des NTBA:



  Sollte der NTBA an einer ungünstigen Stelle angebracht sein, so kann man sich die fehlende freie Buchse durch die Anbringung eines Y-Verteilers in der S₀-Zuleitung zu einem beliebigen Endgerät verschaffen (sei es die TK-Anlage oder das ISDN-Telefon oder ein Terminal-Adapter oder die ISDN-Karte im PC oder ...):



  An welcher Stelle des S₀-Bus auch immer eyeSDN angeschlossen wird - in jedem Fall müssen die Regeln über den hochfrequenzmäßig korrekten Netzabschluss an den beiden äußersten Enden des S₀-Bus weiterhin eingehalten werden, damit die ISDN-Anlage nicht unzuverlässig wird**). eyeSDN ist in dieser Hinsicht nicht anders zu handhaben als jedes andere Endgerät, das an den S₀-Bus angeschlossen werden kann.

•   Funktioniert eyeSDN nur am externen S₀-Bus oder auch am internen S₀-Bus?

  Beide Busse haben die gleichen physikalischen Eigenschaften und vertragen sich also mit eyeSDN. Achten Sie aber darauf, dass die Stromversorgung ausreicht.

  Es macht wenig Sinn, eyeSDN an den internen S₀-Bus zu stecken, weil Sie ja vermutlich Angriffe auf Ihren Geldbeutel aufdecken wollen. Dazu aber soll eyeSDN den externen S₀-Bus beäugen - das ist jener S₀-Bus, der der Vermittlungsstelle am nächsten ist (wo ja die Kostenrechnung entsteht), also der S₀-Bus am NTBA.

•   Mein NTBA steckt nicht am Stromnetz. Kann meine TK-Anlage auch eyeSDN mit Energie versorgen?

  Ohne Anzeige braucht eyeSDN so gut wie keine Leistung. Solange die Anzeige leuchtet, verbraucht eyeSDN 450 Milliwatt. Das ist nur so wenig wie ein notbetriebsfähiges Telefon braucht und ist unverzichtbar, damit die Anzeige hell genug leuchtet. Sowohl der NTBA und erst recht die üblichen TK-Anlagen können ein solches Endgerät mühelos mit versorgen. Haben Sie Zweifel, weil an Ihrem S₀-Bus sehr hungrige Endgeräte hängen, können Sie alle Verbräuche zusammenrechnen und nachsehen, ob die 4,5 Watt aus dem NTBA - oder mehr aus Ihrer TK-Anlage - ausreichen. Es gibt auch Booster, die nichts Anderes tun als den S₀-Bus mit zusätzlicher Energie zu versorgen.

  Nicht vergessen: Im Notbetrieb bleibt eyeSDN immer dunkel und braucht keine Energie.

•   Es funktioniert bei mir (NTBA ohne eigene Stromversorgung, erfolgt über angeschlossene TK-Anlage) nicht (richtig):
  - beim Anschluss direkt an den NTBA passiert nichts
  - bei Stromversorgung des NTBA = Funktion

  Nach Ihrer Beschreibung ist zu vermuten, dass die TK-Anlage nur den internen S₀-Bus mit Energie versorgt. Der externe S₀-Bus läuft dann (wenn der Netzstecker des NTBA nicht am Stromnetz steckt) im Notbetrieb, und das dort angeschlossene eyeSDN bleibt bestimmungsgemäß dunkel, damit die Notversorgung für das Not-Telefon übrig bleibt.

  Es macht wenig Sinn, eyeSDN an den internen S₀-Bus zu stecken, weil Sie ja vermutlich Angriffe auf Ihren Geldbeutel aufdecken wollen. Dazu aber soll eyeSDN den externen S₀-Bus beäugen - das ist jener S₀-Bus, der der Vermittlungsstelle am nächsten ist (wo ja die Kostenrechnung entsteht), also der S₀-Bus am NTBA.

  Damit eyeSDN überhaupt leuchten kann, muss also dieser S₀-Bus mit Energie für den Normalbetrieb versorgt werden - ob vom NTBA selbst oder aus der TK-Anlage, ist dann egal.

Some German technical terms in English (by http://www.cis.ohio-state.edu/~jain/cis788-95/isdn/index.html, http://www.scan-technologies.com/tutorials/ISDN%20Tutorial.htm, http://www.t-versand.de/isroot/tversand/static/lexikon/lexikon.html et al.):
Aktivität auf dem S0-Bus S/T interface has been acquired Mehrgeräteanschluss*) (=Basisanschluss) Basic Rate Interface (BRI) Netzabschluss für den Basisanschluss, Network Termination for ISDN Basic Access (NTBA) Network Termination 1 unit (NT1) Uk0-Bus (sprich "Uh-Kah-Null-Buss") U bus S0-Bus (sprich "Ess-Null-Buss") S/T bus S0-Buchse S/T-Interface jack Y-Verteiler duplex jack, dual outlet adapter TK-Anlage Private Branch Exchange (PBX), Terminal Adaptor (TA), Customer Premises Installation (CPI) Endgerät Terminal Equipment 1 (TE1)		Mehrfachrufnummer am Mehrgeräteanschluss*) (MSN) Multiple Subscriber Number (MSN) Normalbetrieb Normal Mode Notbetrieb Restricted Mode
