Wegen der beengten Verhältnisse wurde der elektroakustische
Wirkungsgrad um den verfügbaren piezoelektrischen Antrieb so
optimiert, daß hinter der als Druckquelle betriebenen Membran
eine offene Lambda/4-Leitung einen Reflektor und vorne eine
vergitterte Druckkammer einen Schnelle-Transformator bildet.
Innerhalb des Reflektors wurde eine minimale Leiterplatte akustisch
neutral plaziert und in Oberflächentechnik mit Oszillator und
Modulator bestückt. Materialkosten und (-40...+80)ºC
Temperaturbereich erzwangen diskrete Schaltung mit nur einem
(keramischen) Kondensator für den Modulator. Zur Konzeption des
gespritzten Gehäuses wurden Muster spanabhebend gefertigt.
Download info926.pdf (300 Kbytes),
mehr Infos

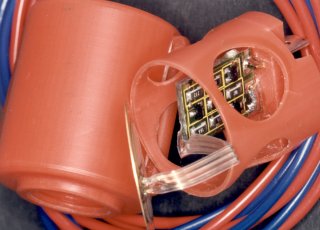

Für das Armaturenbrett
eines serienmäßigen
Automobils wurde eine rechteckmodulierte Signalpfeife gebraucht, die
in eine vorgeschriebene Gehäuseform passen mußte, aber
bei einer begrenzten Versorgungsleistung einen bestimmten
Schalldruckpegel nicht unterschreiten durfte. Die Lautstärke -
nicht aber die Modulation oder Tonfrequenz - sollte von der
Versorgungsspannung gesteuert werden.
![]() |
